    Ламповый активный кроссовер


    - Предназначен для разделения сигнала на низкочастотную и высокочастотную составляющие для использования двух усилителей под каждую полосу. Напоминает биампинг, но имеет существенные преимущества. Главным образом, кроссовер избавляет усилители от необходимости воспроизводить им ненужные частоты. Особенно это важно для средней и высокой частоты. Чем меньше нижней частоты имеет поступающий сигнал в усилитель, тем чище усилитель воспроизводит оставшиеся частоты. Здесь кроется ряд важных преимуществ. - Известно, что ламповый усилитель незаменим в области СЧ-ВЧ, но по басу он не переигрывает транзисторный усилитель. Отчасти по этой причине многие используют биампинг, с целью получить ламповые СЧ-ВЧ и транзисторный бас одновременно. Это хороший способ улучшить звучание системы, но при этом все же этот метод не является безупречным и рациональным,так как усилитель для СЧ-ВЧ полосы засорен большими амплитудами басовых сигналов. Так же басовый усилитель воспроизводит ненужные ему СЧ-ВЧ частоты и несет лишнюю, бесполезную нагрузку. Очевидно, что в случае применения электронного активного кроссовера, отсекающего лишние частоты для каждого усилителя, получаем несомненную пользу как для усилителей, так и для звука в целом.

    Кроссовер выполняется индивидуально, под конкретную акустику владельца. Как это работает (изложено упрощенно) :

    Предположим акустический фильтр конкретной колонки разделяет бас в области 600 гц. Тогда кроссовер делит сигнал для басового усилителя в области 1000 гц, дабы не обделить басовый динамик причитающимися ему частотами , а для СЧ-ВЧ усилителя отсекает бас в области 400 гц, с той же целью, не обделить СЧ динамик затухающими мид-басовыми частотами.

    Таким образом мы имеем две полосы на выходе. Для подключения басового усилителя полосу 10-1000 гц. Для подключения СЧ-ВЧ усилителя полосу 400 - 30000 гц.

    Каждый усилитель воспроизводит свою полосу, не отвлекаясь на лишние частоты.

    Еще одно преимущество использования активного кроссовера : пара усилителей, обслуживающая раздельно бас и СЧ-ВЧ, может быть недорогостоящей, а сыграть лучше одного дорогостоящего.


    Технические детали кроссовера


    - Кроссовер выполнен на 2-х каскадах : 1-й каскад предварительный усилитель на лампах 12AX7 и 12AU7, 2-й каскад - кроссовер, на лампах 12AU7. Частота раздела определяется под конкретную акустику.

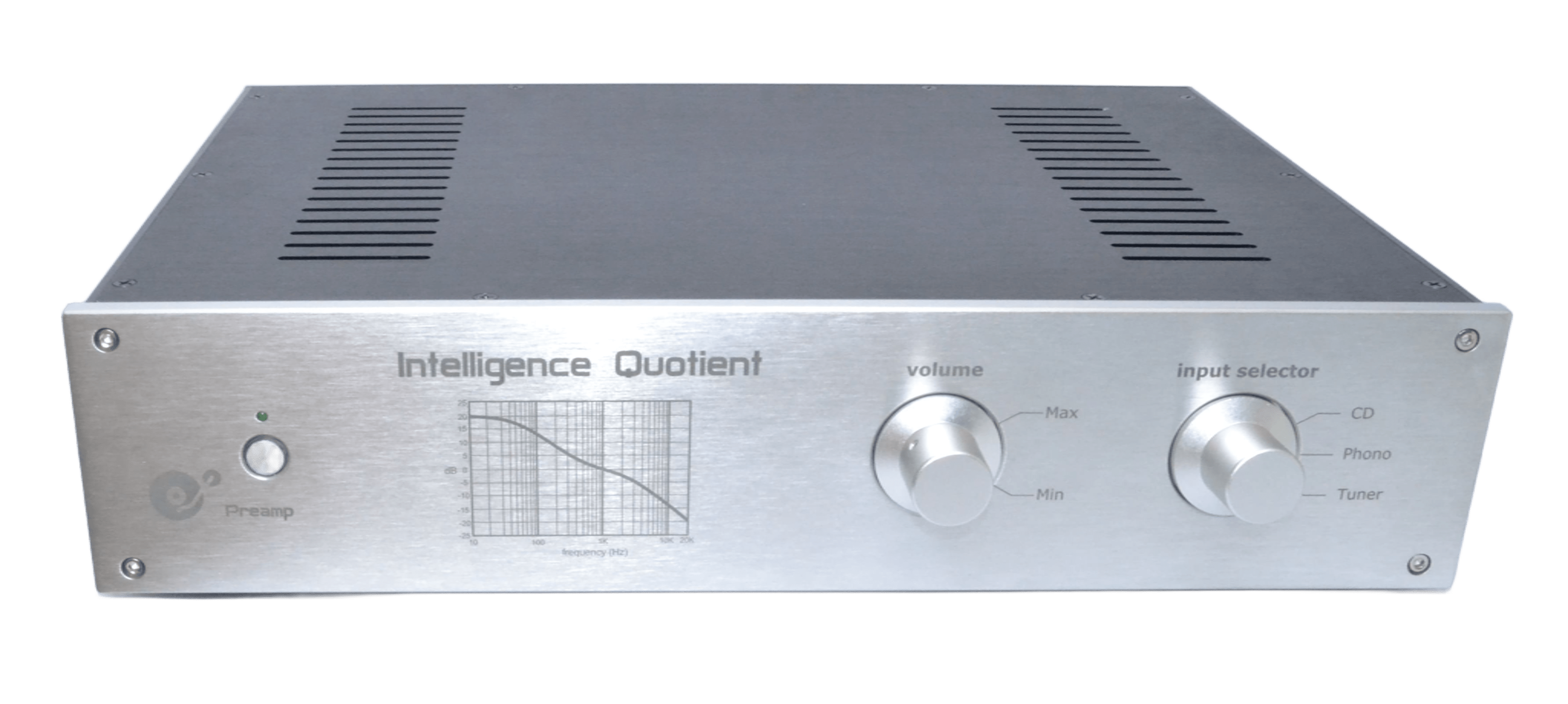

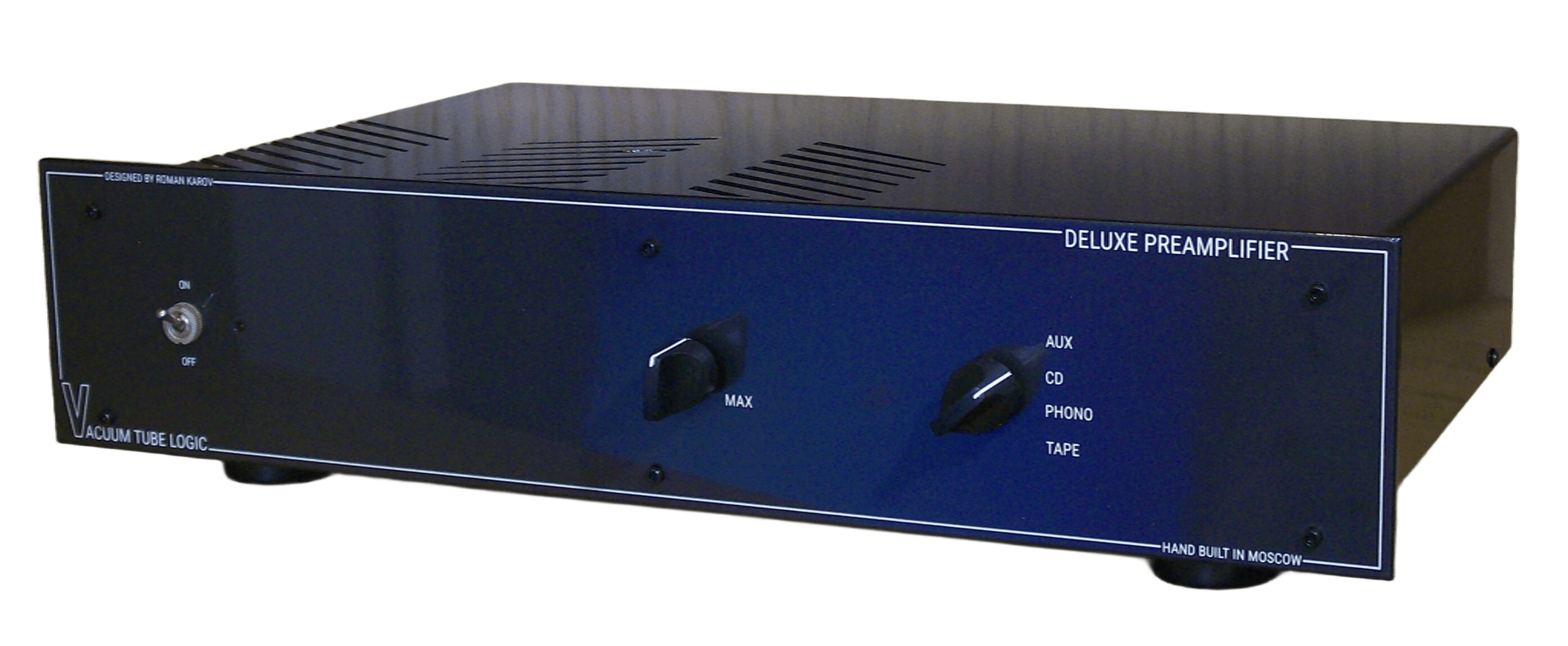

    - Предварительный усилитель аналогичен изделиям Cary Audio Design SLP-90 и Conrad Johnson PV-12. Обладает высоким коэффициентом усиления и чистейшей звуковой картиной Имеет коммутацию входных сигналов и регулятор громкости.

    - Применены конденсаторы бумага-фольга-масло с номиналами от 1,0 мкф до 8,0 мкф общим весом 1,95 кг

    - Возможные цвета : серебристый, черный, шампань-голд




    Габариты


    -ширина 430   высота 100   глубина 330   вес 10,00 кг


      Кроссовер имеет два выхода: на НЧ усилитель Low OUT и на ВЧ усилитель High OUT
